HXPnR- H系列單極組合式滑觸線由H型鋁合金導軌加壓V型不銹鋼滑接帶。PVC絕緣護套外殼。外置式集電器以及懸吊、固定等組件組合而成?；€整體安裝后，沒有導線的外露部分。該產品以設計合理，維護方便，安全可靠等特點，廣泛應用于冶金、電力、貨場、化工、造紙、起重，使用頻率高和環境較差的場合。
一、單極組合式滑觸線型號規格與截流量
|
型號規格
|
滑觸線截面尺寸
|
載流量 (A)
|
適配外置式集電器
|
||
|
A
|
B
|
C
|
|||
|
HXPnR-H-150/200
|
26.5
|
20.0
|
7.0
|
200
|
HJD-200
|
|
HXPnR-H-250/400
|
42.0
|
32.5
|
10.0
|
400
|
HJD-400? HJD-200
|
|
HXPnR-H-400/600
|
42.0
|
32.5
|
10.0
|
600
|
HJD-600? HJD-400
|
|
HXPnR-H-500/800
|
42.0
|
32.5
|
10.0
|
800
|
HJD-800? HJD-600
|
|
HXPnR-H-700/1000
|
42.0
|
32.5
|
10.0
|
1000
|
HJD-1000 HJD-600
|
|
HXPnR-H-900/1250
|
42.0
|
32.5
|
10.0
|
1250
|
HJD-1250 HJD-800
|
|
HXPnR-H-1500/2000
|
65
|
50
|
12
|
2000
|
HJD-1000 HJD-1250
|
|
HXPnR-H-2000/2500
|
85
|
60
|
15
|
2500
|
HJD-1250 HJD-1000
|
|
HXPnR-HB-1600/2000
|
91.7
|
55
|
15.6
|
2000
|
HJD-1000C HJD-1250C
|
|
HXPnR-HB-2500/3000
|
91.7
|
55
|
15.6
|
3000
|
HJD-1500C HJD-1250C
|
|
注：1、滑觸線標準長度：6m。
2、HXPnR-H與HXPnR-HB以及HXPnR-HA性能相同，幾何形狀和集電方式不同。 3、HXPnR-H型有鋁合金和銅體兩種材料的滑線。 |
|||||

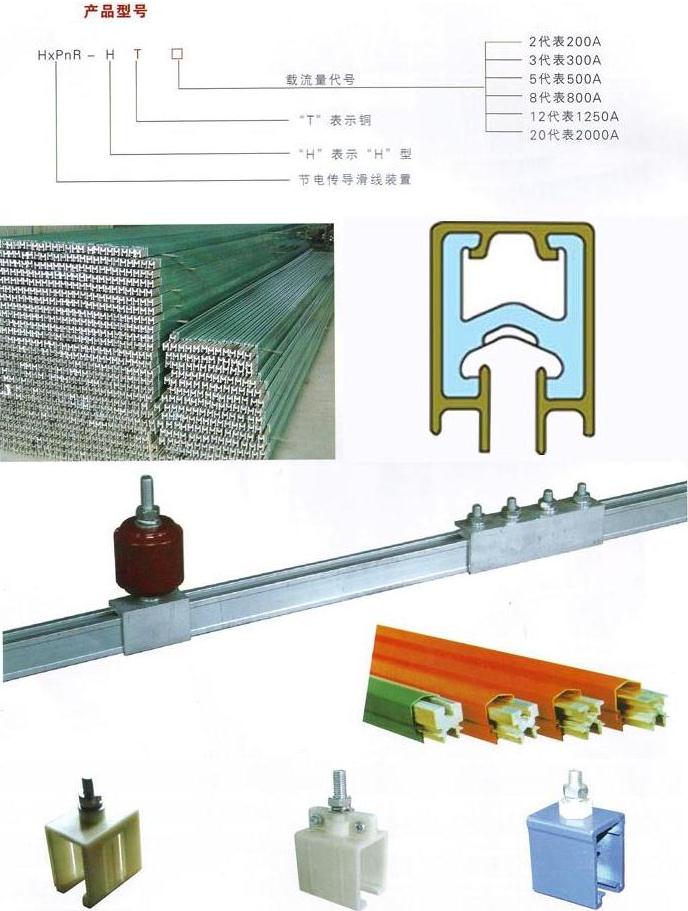

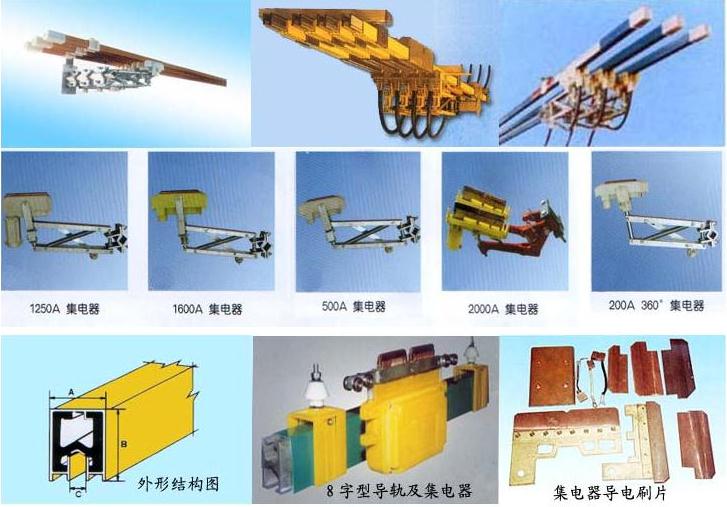

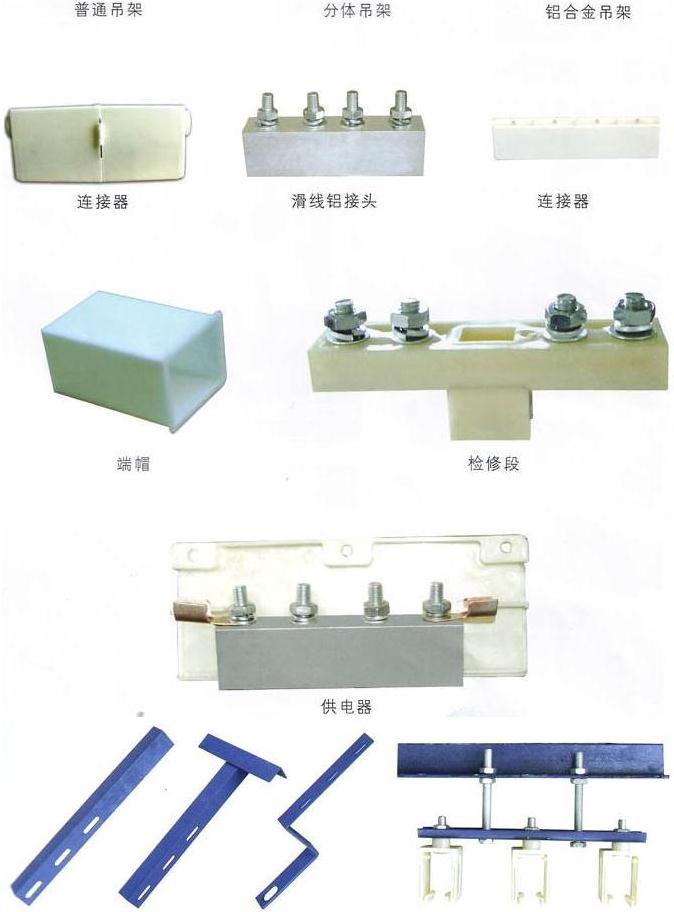

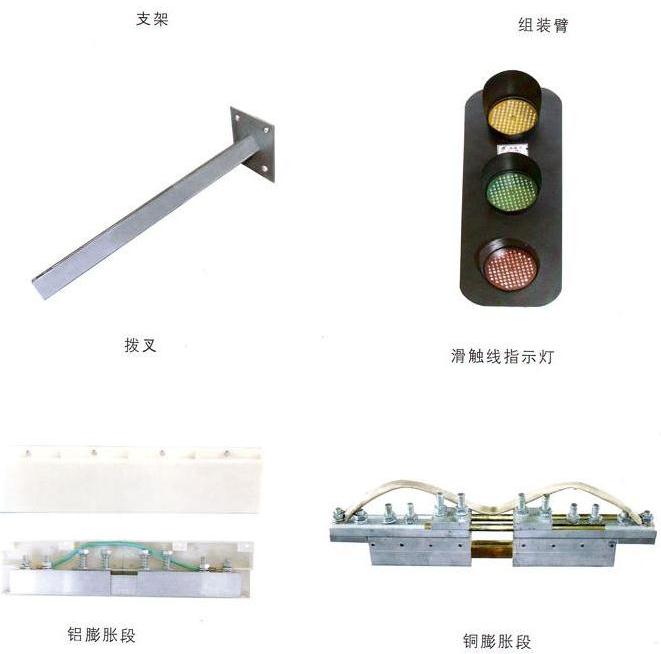

二、單極組合式滑觸線、滑線配件

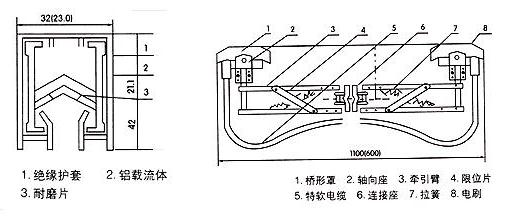

三、單極組合式滑觸線產品結構、外型尺寸

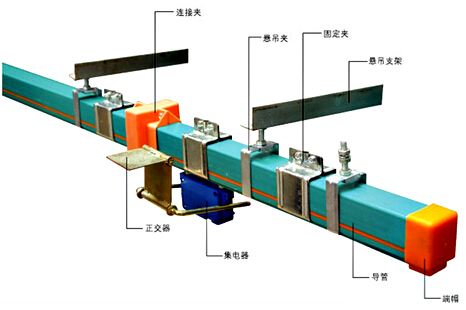

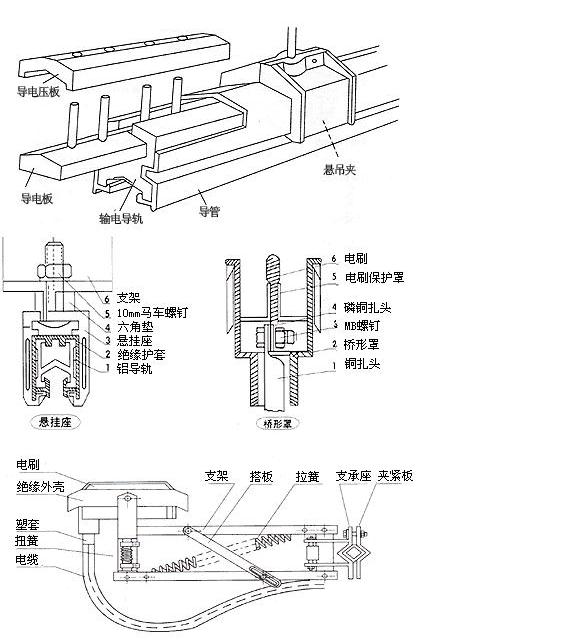

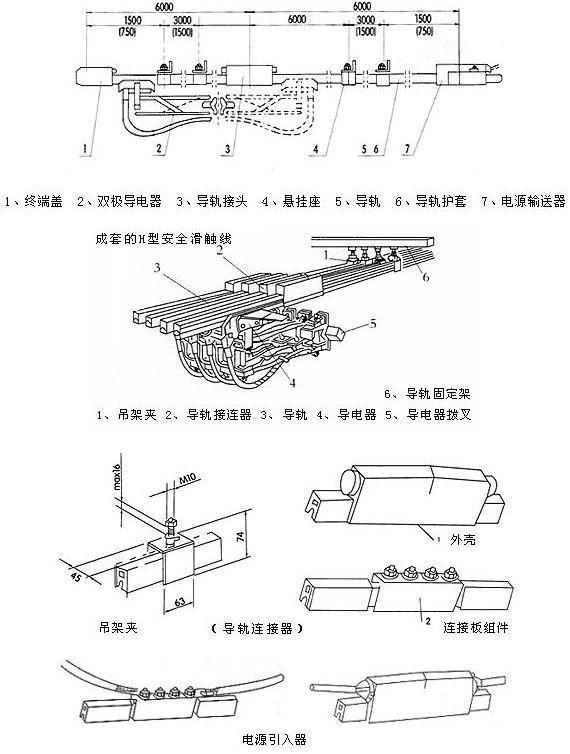

?四、單極組合式滑觸線裝配示意圖及主要零部件
?單極組合式滑觸線導電器：為接簧支撐式，僅在滑觸線下部即可推入，但須在牽引器同步進行，并保證拉簧力量適當，以免加大電刷磨損。牽引器與導電器同步進行，可用螺栓或電焊方式固定在行車等移動電器上，并適當保證導電器運行不受扭力。
