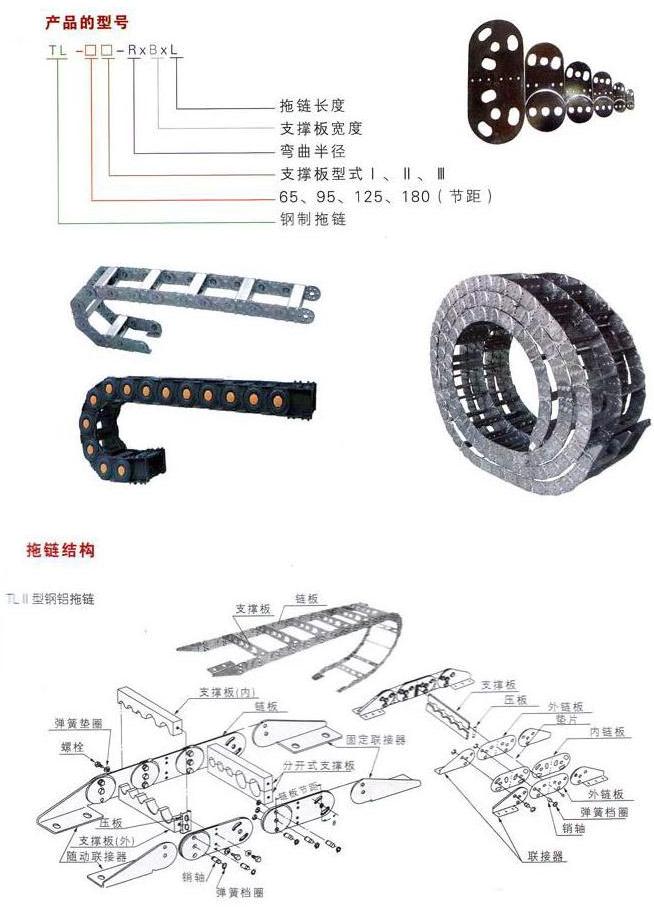

TL系列鋼制電纜拖鏈，銷軸及支撐板和隨動連接器等零件組成。拖鏈可適用最大移動速度為40米/分，拖鏈安全使用壽命不少于100萬次（往復）。該產品具有設計精巧、使用靈活等特點，被廣泛應用與冶金、鋼鐵、鑄造、大型機械等行業作為短距離，油、氣、水軟管和電纜同時移動之用。
TL系列鋼制電纜拖鏈主要參數
|
型號規格
|
TL45
|
TL65
|
TL95
|
TL125
|
TL180
|
|||||||||||
|
節距
t
|
45
|
65
|
95
|
125
|
180
|
|||||||||||
|
彎曲半徑
R
|
50
|
75
|
90
|
115
|
115
|
145
|
200
|
200
|
250
|
300
|
350
|
470
|
250
|
300
|
350
|
450
|
|
125
|
145
|
185
|
250
|
300
|
|
500
|
575
|
700
|
750
|
|
490
|
600
|
650
|
|
||
|
拖鏈最小寬度
Bmin
|
60
|
70
|
120
|
120
|
120
|
|||||||||||
|
拖鏈最大寬度
Bmin
|
200
|
350
|
450
|
550
|
650
|
|||||||||||
|
拖鏈長度
L
|
由用戶按需要自定
|
|||||||||||||||
|
支撐板最大孔徑
D1
|
-
|
30
|
50
|
75
|
110
|
|||||||||||
|
矩形孔
Dmax
|
14
|
26
|
46
|
72
|
-
|
|||||||||||
|
注：1、長度單位：mm。
2、SFD型塑制拖鏈類似鋼制拖鏈。
3、拖鏈按照J(rèn)B/GQ0612-87拖鏈標準進行生產。
|
||||||||||||||||
